光模块为了获得更高的传输速度，一般有几种方式：

1、单通道的速率提高，包括提升器件带宽、使用高级调制格式；

2、多通道传输，增加光纤的通道数目，如SR4，SR8，PSM4，DR4都属于这种；

3、波分复用，将多个波长复用到一根光纤中传输，如LR4、CWDM4、FR4、LR8等。

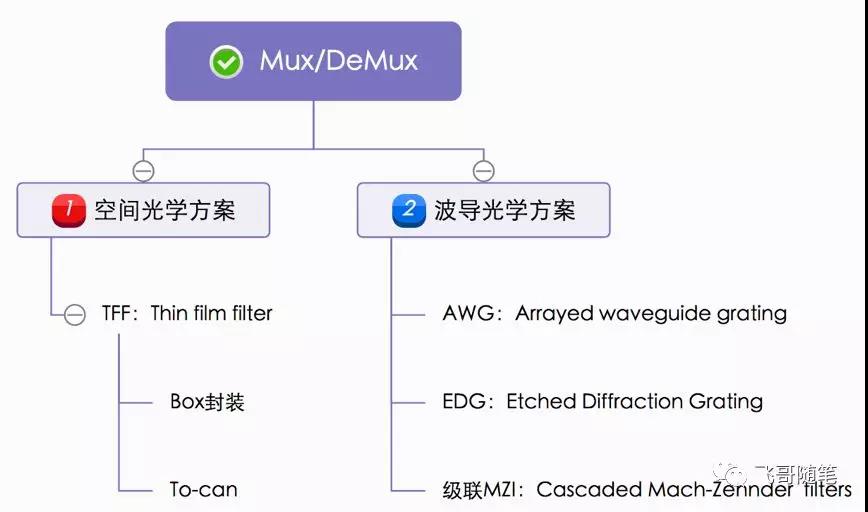

在波分复用光模块（例CWDM4光模块）中，Mux/DeMux是核心器件之一。传统光模块中，一般采用AWG或者TFF(薄膜滤波片)的方案。在硅光子技术的CWDM4光模块，发端通常采用硅光集成的EDG或级联MZI，接收端采用偏振不敏感的DeMux，如基于PLC技术的AWG。

1 对于空间光学方案，一般是指使用薄膜滤波器构成的Mux和DeMux将激光器芯片或者探测器芯片组装在同一个金属的组件里。这里的金属组件就是封装壳体，主要有Box和TO-CAN两种。

2 基于AWG的Mux/DeMux

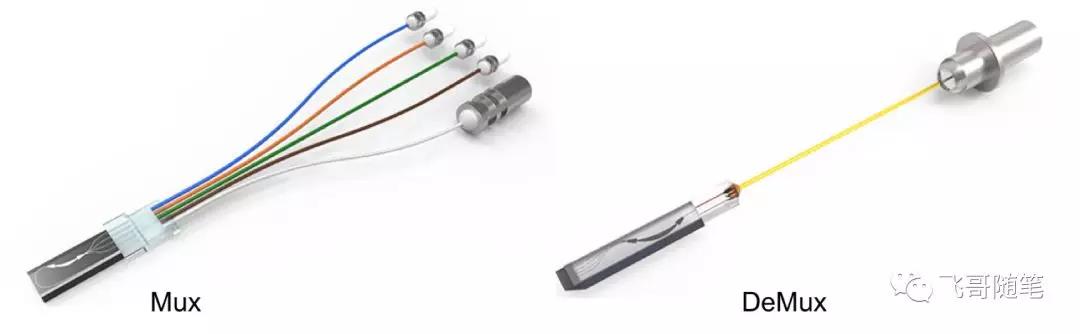

光模块中另一种常用的Mux/DeMux是基于PLC技术制作的AWG，在发射端，不同波长的光经过透镜耦合到AWG波导的输入端，通过AWG将4个波长的光耦合到一根光纤中，在接收端，AWG的输出端通常抛光成45°角斜角。当多波长的光信号进入AWG后，解复用为4路光，并通过输出端的斜角折射90°耦合到探测器中。

3 基于EDG的Mux/DeMux

基于EDG的Mux/DeMux通常出现在硅光光模块中，EDG可以和其他硅光子器件集成在同一个芯片上。硅光波导通常是偏振相关的，基于硅光技术制作的Mux和Demux也都是偏振相关的。

4 基于级联MZI的Mux/DeMux

级联Mach-Zehnder型Mux/DeMux具有插损小，光谱的平顶较宽等优点。级联MZI型Mux/DeMux的结构采用特定分光比的定向耦合器与特定长度的延迟线制作的级联MZI, 不同波长的光经过多个MZI的干涉，在特定的端口输出，实现波长的复用和解复用。
