TOSA光发射模块组件浏览次数：1510次  最近更新：2015-11-30 13:39:47

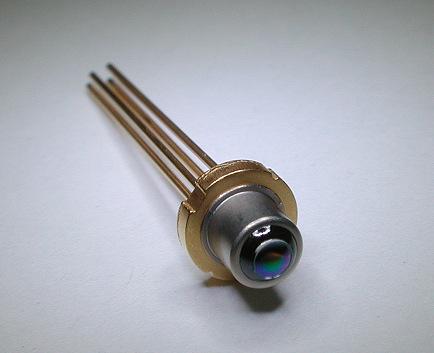

光传输模块分为单模光传输模块与多模光传输模块，在整体产品架构上则包括光学次模块（Optical Subassembly；OSA）及电子次模块（Electrical Subassembly；ESA）两大部分。首先磊晶部分是以砷化镓（GaAs）、磷化铟（InP）、砷化铟镓（InGaAs）等作为发光与检光材料，利用有机金属气相沉积法（Metal-Organic Chemical Vapor Deposition；MOCVD）等方式，制成磊晶圆。在芯片制程中，则将磊晶圆，制成雷射二极管。随后将雷射二极管，搭配滤镜、金属盖等组件，封装成TO can（Transmitter Outline can），再将此TO can与陶瓷套管等组件，封装成光学次模块（OSA）。最后再搭配电子次模块（ESA），电子次模块内部包含传送及接收两颗驱动IC，用以驱动雷射二极管与检光二极管，如此结合即组成光传输模块。

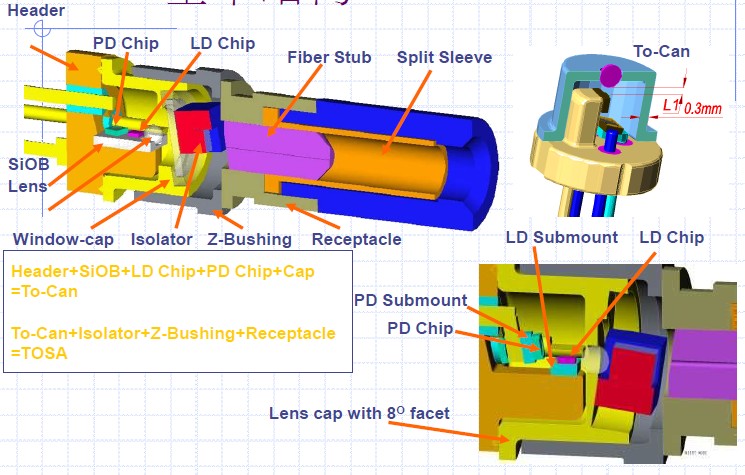

光学次模块又可细分为光发射次模块（Transmitter Optical Subassembly ；TOSA）与光接收次模块（Receiver Optical Subassembly ；ROSA）。
TOSA主要性能指标有，光功率值（Po），中心波长（λc）等。光功率常用单位mW（或uW），例如Po=0.5mW；中心波长的单位nm，常见波长如λc=850nm，λc=1310nm，λc=1490nm，λc=1550nm等。
