EDFA 掺铒光纤放大器浏览次数：2745次最近更新：2019-07-26 09:18:12

EDFA是英文“Erbium-doped Optical Fiber Amplifier”的缩写,意即掺铒光纤放大器，是对信号光放大的一种有源光器件。掺铒光纤放大器的诞生是光纤通信领域革命性的突破，它使长距离、大容量、高速率的光纤通信成为可能，是DWDM系统及未来高速系统、全光网络不可缺少的重要器件。其研发和应用，对光纤通信的发展有着重要的意义。

中文全称：掺铒光纤放大器

英文全称：Erbium-doped Optical Fiber Amplifier

简称：EDFA

EDFA即掺铒光纤放大器(Erbium Doped Fiber Amplifier ，缩写为EDFA)是90年代开始在光纤传输系统中应用的新型器件，它的推广应用为光纤通信技术带来了一场革命。掺铒光纤主要在1.55um波段的应用的有源光纤的研究基础上发展起来的。前期的工作是研究光纤激光器和研究掺稀土元素光纤，后来发现了在光纤中掺铒元素能够实现放大的作用，其工作波长对应于光纤的1.55um传输波长，人们用掺铒光纤制作成功掺铒光纤放大器。何谓CATV用掺铒光纤放大器？它的应用状况如何？

在近几年来，光纤CATV系统特别是1500nm光纤CATV系统包括模拟系统和数字系统在我们国家迅速发展，掺铒光纤放大器在光纤CATV系统中也得到了广泛应用。功率放大器是在CATV系统的前端将发射机的输出光放大后再进行分配，以供各方向的光纤干线传输用。功率放大器与功率分配器也可考虑做成两段重复使用。从远离前端处将光纤干线分支时，可在分支前面接入掺铒光纤放大器，作为线路放大器，以补偿分支损耗。

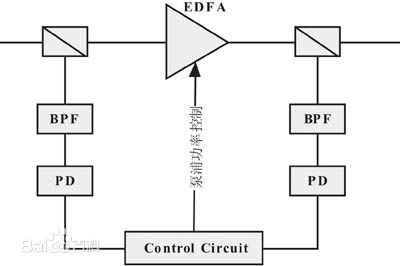

在光纤传输网络管理中如何实现对掺铒光纤放大器的监控?　光纤放大器作为整个系统的一个功能模块，纳入网管系统的方法一般有两种：其一是通过光纤放大器的232C接口电路将光纤放大器的性能参数和告警信息传输给网管系统，进行统一管理，显示和处置。其二是由光纤放大器的开关量信息接口向网管系统送开关量信息进行管理显示。在工程实践中已采用过这两种成功的方法。何谓DWDM用增益平坦掺铒光纤放大器？它的应用状况如何?　采用在1550nm窗口附近的密集型WDM技术是扩大现有光纤通信能力的最有效的方法。增益平坦型光纤放大器是DWDM传输系统的关键部件，可以十分有效地解决由于光波分复用/解复用带来的插入损耗，使WDM系统的中继问题变得十分简单。由于EDFA具有40nm的工作带宽，它可以同时放大多个波长不同的光信号，因此它可以十分方便地应用于DWDM系统中，补偿各种光衰耗。

主要技术指标

项目	EDFA
工作波长(nM)	1545~1555
输入光功率(dBm)	-5~+10
标称输入光功率(dBm)	+3
噪声系数(dB) (+3 dBm,@1550nM)	3.8~5.5
增益平坦度(dB)	<±0.3
光功率输出稳定度(dB)	<±0.5
极化灵敏度(dB)	<0.2
极化模式色散(ps)	<0.5
光接头(IN/OUT)	FC/APC
泵浦工作数量(N)	1∽3
饱和输出功率(dBm)	13∽25
供电电源(Vac)	115~265（插拔式电源）
供电电源(Vdc)	48（插拔式电源）
工作温度(℃)	0~50
尺寸(mm)	44×482.6×387

产品系列

1550 -13 （光功率输出， ≥ 13dBm、20mW）

1550 -14 （光功率输出， ≥ 14dBm、25mW）

1550 -15 （光功率输出， ≥ 15dBm、32mW）

1550 -16 （光功率输出， ≥ 16dBm、40mW）

1550 -17 （光功率输出， ≥ 17dBm、50mW）

1550 -18 （光功率输出， ≥ 18dBm、63mW）

1550 -19 （光功率输出， ≥ 19dBm、80mW）

1550-20（光功率输出， ≥ 20dBm、100mW）

1550 -21（光功率输出， ≥ 21dBm、125mW）

1550 -22 （光功率输出，≥ 22dBm、160mW）

1550 -23 （光功率输出，≥ 23dBm、200mW）

1550 -24 （光功率输出，≥ 24dBm、250mW）

1550 -25 （光功率输出，≥ 25dBm、320mW）

1550 -26 （光功率输出，≥ 26dBm、400mW）

关键词：EDFA、

参考信息：无
