每一个光模块厂商都有自己独特的光模块命名体系，笔者从几家光模块厂家新产品命名规则上对比发现，业界厂商对光模块的命名大同小异。了解光模块命名规则就能读懂厂商光模块产品名称所包含的全部信息。图表1就某一家光模块产品的命名规则进行了分解，其他光模块厂商产品名称上大体包括了下面的信息或部分信息。

二、光模块的主要类型
数据流量和带宽无限增长的需求，光模块更新换代速度很快。光模块类型包括1×9、SFF、SFP、GBIC、XENPAK、XFP、SFP+以及10G以上光模块。市场的主流已发展到千兆速率以上，10G及以上光模块的需求逐渐增长。

GBIC封装-热插拔千兆接口光模块，采用SC接口。GBIC是Gigabit Interface Converter的缩写，是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用 GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。

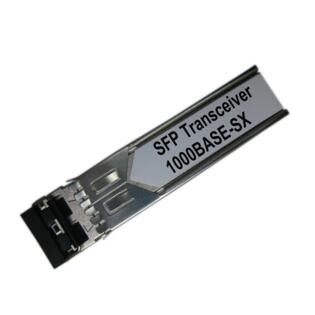

SFP封装-热插拔小封装模块，目前最高数率可达4G，多采用LC接口。SFP是SMALL FORMPLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）。

10G 模块经历了从300Pin，XENPAK，X2，XFP 的发展，最终实现了用和SFP一样的尺寸，这就是SFP+。SFP+ 和XFP 的区别如下：

1、 SFP+和XFP 都是10G 的光纤模块，且与其它类型的10G 模块可以互通；
2、 SFP+比XFP 外观尺寸更小；
3、因为体积更小SFP+将信号调制功能，串行/解串器、MAC、时钟和数据恢复(CDR)，

以及电子色散补偿(EDC)功能从模块移到主板卡上；
4、 XFP 遵从的协议：XFP MSA 协议；
5、SFP+遵从的协议：IEEE 802.3ae、SFF‐8431、SFF‐8432；
6、SFP+是更主流的设计。
7、 SFP+ 协议规范：IEEE 802.3ae、SFF‐8431、SFF‐8432。

CFP和QSFP是40G及以上光模块的两种实现方案。CFP系列光模块有CFP、CFP2、CFP4，其中CFP2、CFP4是100G光模块的两种产品方案。QSFP是四通道SFP接口，QSFP系列有QSFP、QSFP+、QSFP28。QSFP和QSFP+主要实现40G光接口，QSFP28光模块支持100G接口。

三、光纤接口的主要类型
光纤接口是用来连接光纤线缆的物理接口，通常有SC、LC、FC、ST等几种类型。不同的光模块对应的光纤接口不尽相同。1×9及GBIC光模块通常采用SC光纤接口，而SFP和XFP封装形式的光模块通常采用LC光纤接口。
