强度调制浏览次数：4782次  最近更新：2020-06-01 16:27:44

直接调制DML

Direct Modulation Laser

直接调制原理最简单, 信号直接调制光源的输出光强，激光器出光功率与驱动电流成正比。

但是直接调制最大的问题就是频率啁啾，使其不适用于更高频的调制。

• 调制1的时候，输入到激光器的电流大，激光器的输出振幅大，能量大，亮

• 调制0的时候，输入到激光器的电流小，激光器的输出振幅小，能量小，暗

用于直接调制的激光器，我们就称为DML（Direct Modulation Laser）激光器。

外调制EML

External Modulation Laser

用于外调制的激光器，我们就称为EML（External Modulation Laser）激光器。外调制常用的方式有两种，一种是EA电吸收，将调制器与激光器集成到一起，激光器的光送到EA调制器，EA调制器等同于一个门，门开的大小由电压控制。因此可以通过改变电场大小，调整对光信号的吸收率。

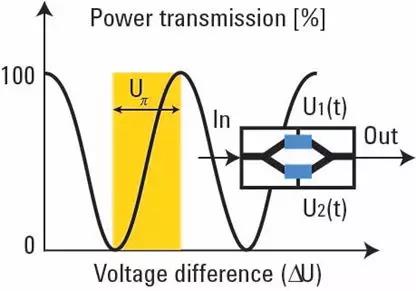

外调制还有一种就是大名鼎鼎的 MZ Mach-Zehnder马赫-曾德尔调制器。在MZ调制器中，输入的激光被分成两路。通过改变施加在MZ调制器上的偏置电压，两路光之间的相位差发生变化，再在调制器输出端叠加在一起。

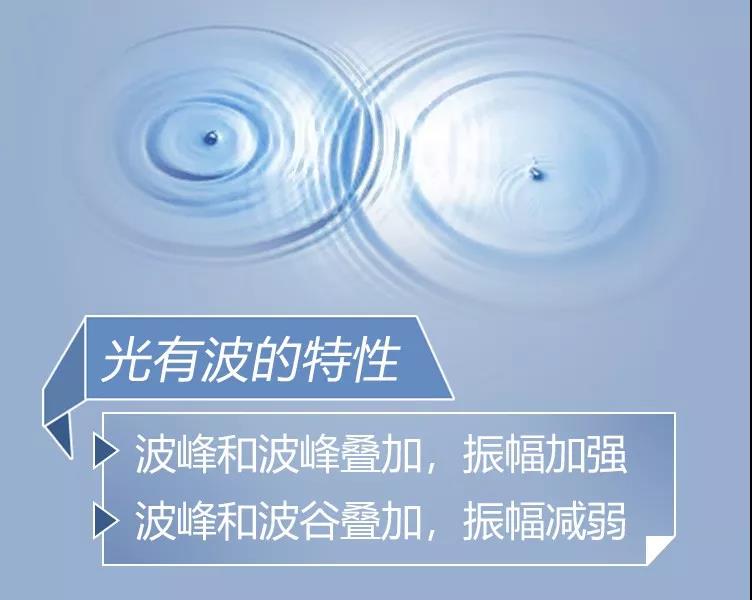

物理学上著名的双缝干涉实验证明了光有波的特性↓↓↓

MZ正是利用了光波的这一特性，完成了信号的调制：

• 相差是0度，那么相加以后，振幅就是1+1=2

• 相差是90度，那么相加以后，振幅就是

• 相差是180度，那么相加以后，振幅就是1-1=0

由上面的描述，我们知道，相差变化可以带来振幅（能量）的变化，从而实现光的强度调制。
