简介

有机发光二极管（OrganicLight-Emitting Diode，OLED），又称为有机电激光显示、有机发光半导体（OrganicElectroluminesence Display，OLED），是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。

一般而言，OLED可按发光材料分为两种：小分子OLED和高分子OLED（也可称为PLED）。OLED是一种利用多层有机薄膜结构产生电致发光的器件，它很容易制作，而且只需要低的驱动电压，这些主要的特征使得OLED在满足平面显示器的应用上显得非常突出。OLED显示屏比LCD更轻薄、亮度高、功耗低、响应快、清晰度高、柔性好、发光效率高，能满足消费者对显示技术的新需求。全球越来越多的显示器厂家纷纷投入研发，大大的推动了OLED的产业化进程。

结构

OLED器件由基板、阴极、阳极、空穴注入层（HIL）、电子注入层（EIL）、空穴传输层（HTL）、电子传输层（ETL）、电子阻挡层（EBL）、空穴阻挡层（EBL）、发光层（EML）等部分构成。其中，基板是整个器件的基础，所有功能层都需要蒸镀到器件的基板上；通常采用玻璃作为器件的基板，但是如果需要制作可弯曲的柔性OLED器件，则需要使用其它材料如塑料等作为器件的基板。阳极与器件外加驱动电压的正极相连，阳极中的空穴会在外加驱动电压的驱动下向器件中的发光层移动，阳极需要在器件工作时具有一定的透光性，使得器件内部发出的光能够被外界观察到；阳极最常使用的材料是ITO。空穴注入层能够对器件的阳极进行修饰，并可以使来自阳极的空穴顺利的注入到空穴传输层；空穴传输层负责将空穴运输到发光层；电子阻挡层会把来自阴极的电子阻挡在器件的发光层界面处，增大器件发光层界面处电子的浓度；发光层为器件电子和空穴再结合形成激子然后激子退激发光的地方；空穴阻挡层会将来自阳极的空穴阻挡在器件发光层的界面处，进而提高器件发光层界面处电子和空穴再结合的概率，增大器件的发光效率；电子传输层负责将来自阴极的电子传输到器件的发光层中；电子注入层起对阴极修饰及将电子传输到电子传输层的作用；阴极中的电子会在器件外加驱动电压的驱动下向器件的发光层移动，然后在发光层与来自阳极的空穴进行再结合。

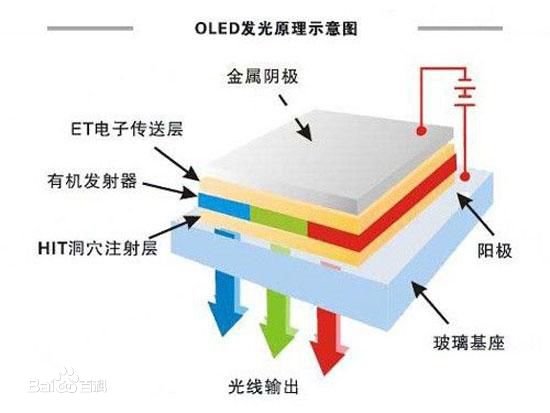

发光原理

OLED器件的发光过程可分为：电子和空穴的注入、电子和空穴的传输、电子和空穴的再结合、激子的退激发光。
