光纤配线架/终端盒/分纤箱/ODF配线架浏览次数：1178次  最近更新：2020-02-11 12:06:04

光纤配线架、终端盒、分纤箱、ODF配线架是光纤链路中光纤连接常用的一些连接件

1、光纤终端盒

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备 ，安装在墙上的用户光缆终端盒，它的功能是提供光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接。并对光纤及其元件提供机械保护和环境保护，并允许进行适当的检查，使其保持最高标准的光纤管理。

常用端口为8口和12口。
挂墙和桌面使用。
光纤终端盒通常放在水平光缆的末端，从光纤终端盒里通过耦合器接出来的光跳线连接的设备，是离终端（交换设备或PC机)最近的一个接插点，通常是8口。

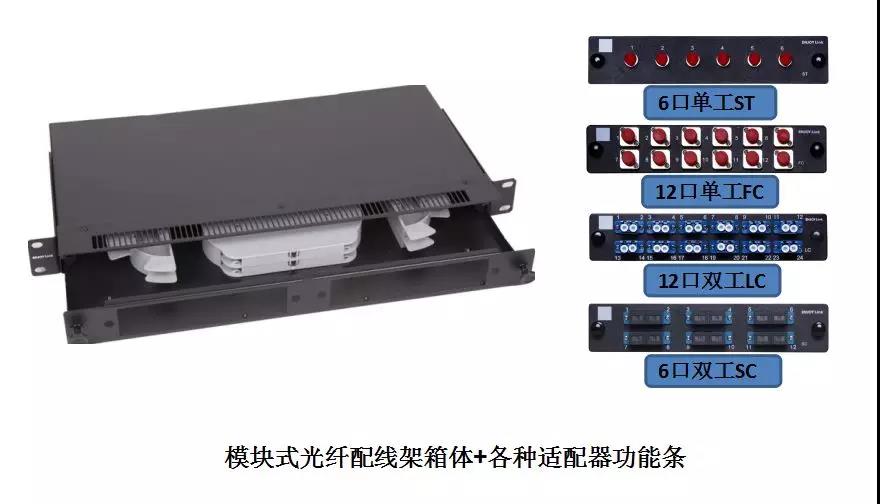

2、光纤配线架

光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块及无线基站的中小型配线系统。

光纤配线架主要分为12口光纤配线架，24口光纤配线架，48口光纤配线架，72口光纤配线架，96口光纤配线架，144口光纤配线架。

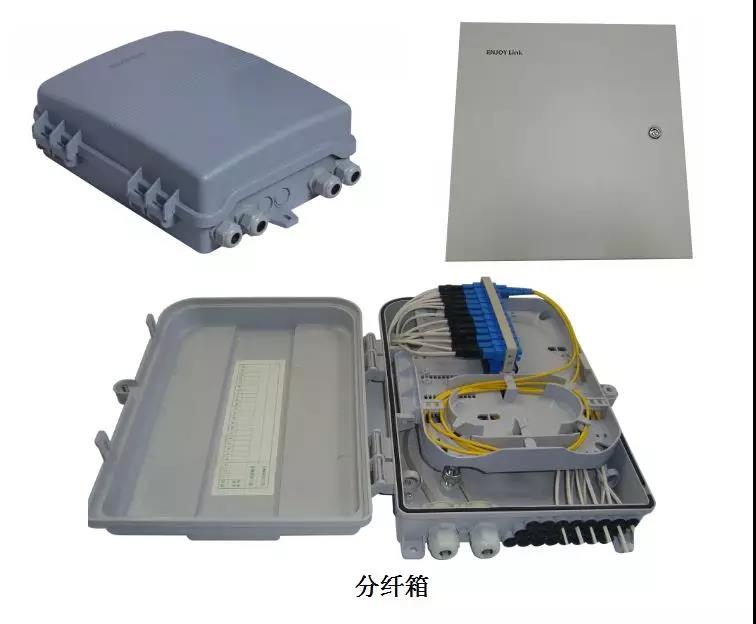

3、分纤箱
分纤箱主要用于FTTB、FTTH中解决纤芯不够的问题，就是一个光分路器加几盘融纤盘，一般挂在小区楼梯间的墙壁上或立小区绿化带中

常规端口 24 或者48口；

一般用于楼道弱电井内；

有时需要加分光器模块使用。

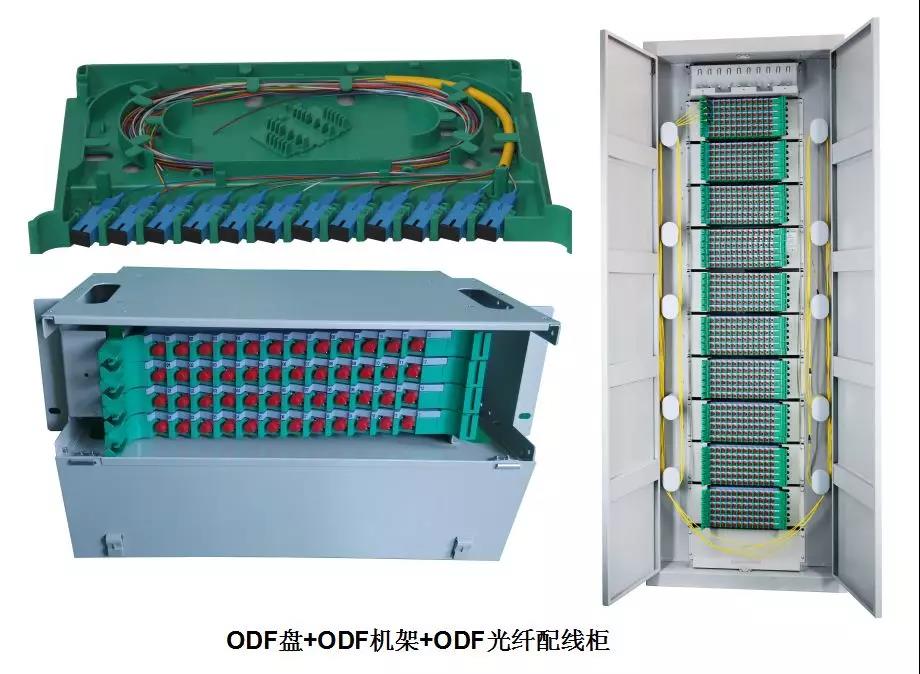

4、ODF配线架
光纤配线架（Optical Distribution Frame）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度等。

ODF主要特点：全模块化设计，全正面化操作；集熔接与配线于一体，最大限度的高密度化；可安装于19寸标准机架上； 适用于带状和非带状光缆；可卡接式安装FC、SC、ST和LC等多种适配器； 适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼 操作方便，保护完善；光缆和尾纤均具有2m以上的盘储空间。

端口 12-1440芯；
主要用于机房，小型区域，FTTH光纤布线；

综上所述，以上四种配线架的功能作用可以统一归为：

①固定功能光缆进入机架，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护；

②熔接功能，光缆中引出的光纤与尾缆熔接，将多余的光纤进行盘绕储存，并对熔接接头进行保护；

③适配器与连接器能够灵活插、拔；光路可进行自由调配和测试；

④适当的空间和方式满足最小弯曲半径的要求。
