NRZI 编码（反向不归零编码）浏览次数：11497次  最近更新：2019-10-29 15:14:03

NRZI 编码（Non Return Zero Inverted Code），即反向不归零编码。

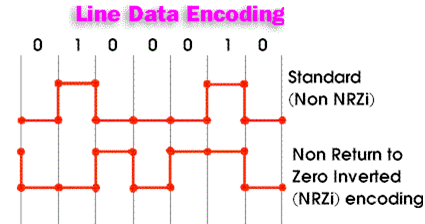

其实NRZI编码方式非常的简单，即信号电平翻转表示0，信号电平不变表示1；例如想要表示00100010(B)，则信号波形如下图所示：

由图可以看到，当电平状态发生变化时，表示的数据为0。在传输的数据中，很少出现全1的状态，故接收端可以根据发送端的电平变化确定采样时钟频率。但是有时候依然会出现数据为全1的状态，也就是说信号线一直保持一个状态，这个时候时钟信号就无法传输，接收端就无法同步时钟信号，这该如何解决呢？解决方式就是在一定数量的1之后强行插入一个0，就是说若信号线状态一直持续一段时间不变的话，发送端强行改变信号线的状态，接收端则只需要将这个变化忽略掉就可以了。

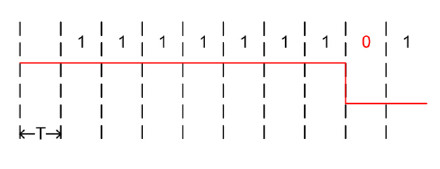

例如有一段数据为：11111111 (B)要发送，则整个传输线上的电平状态是这样的：
